三元乙丙橡胶,连接件及橡塑密封制品 -利通科技

LTH05

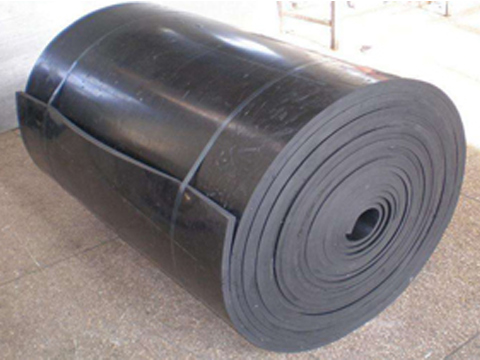

三元乙丙橡胶

性能优点：良好的物理机械强度；优异的弹性回复，压缩永久变形小；优异的耐臭氧老化、耐天候老化性能，可与设备同寿命；通过合理的配方设置，即有适用于绝缘场合用的密封件，也有导电场合用的密封件，满足客户不同的设备需求；

性能缺点：不耐矿物油

适用温度：通用-60℃～150℃

适用介质：SF₆、硅油

适用设备：充SF₆气体的高压开关、中低压开关、互感器等设备

适用环境：适合任何区域

在线咨询

全国服务热线：

400-6191-666

数据展示

同类推荐

数据展示

序号	项目		指标	试验方法
				GB	ISO	ASTM	DIN
1	颜色		黑色 Black	/	/	/	/
2	邵氏硬度，ShA		70±5	GB/T531.1	7619-1	D2240	53505
3	脆性温度，℃		≤-60	GB/T1682	812	D2137	53546
4	拉伸强度，MPa		≥10.0	GB/T528	37	D412	53504
5	扯断伸长率，%		≥150
6	撕裂强度，kN/m		≥25.0	GB/T529	34	D6248	53506
7☆	低温回缩 TR10，℃		≤-50	GB/T7758	2921	D1329	-
8☆	热空气压缩永久变形	压缩25%，125℃，24h，%	≤10.0	GB/T7759.1	815-1	D395	53517
		压缩25%，100℃，72h，%	≤20.0
		压缩25%，100℃，1000h，%	≤30.0
9☆	热空气老化（125℃，72h）	硬度变化，度	0～ +5	GB/T3512	188	D573	53508
		拉伸强度变化率，%	-10～ +10
		扯断伸长率变化率，%	-15～ +15
10☆	耐臭氧龟裂静态拉伸	拉伸205,96h，40℃，臭氧浓度为2000×10^-8	无龟裂	GB/T7762	1431-1B	D1149	3509
11☆	耐真空硅脂7501试验，120℃，24h	硬度变化，度	0～ +5	GB/T1960	1817	D471	53521
		体积变化率，%	-2～ +2

注：实际参数以最新图册为准

相关产品

LTH06

NBR-丁腈橡胶

性能缺点：由于主链含有不饱和的双键，耐臭氧老化、耐候性能较差，使用过程中容易出现龟裂老化现象
适用温度：普通丁腈橡胶使用温度（介质中）是-30℃~105℃，低温丁腈使用温度（介质中）可达-45℃~105℃
适用介质：变压器油、十二烷基苯油、硅油、SF₆
适用设备：充油变压器、互感器、开关、电容器及其组件
适用环境：紫外线较弱区域，臭氧浓度较低区域
注意事项：避免直接暴露在空气中

立即咨询

LTH02

NR-天然混炼胶
